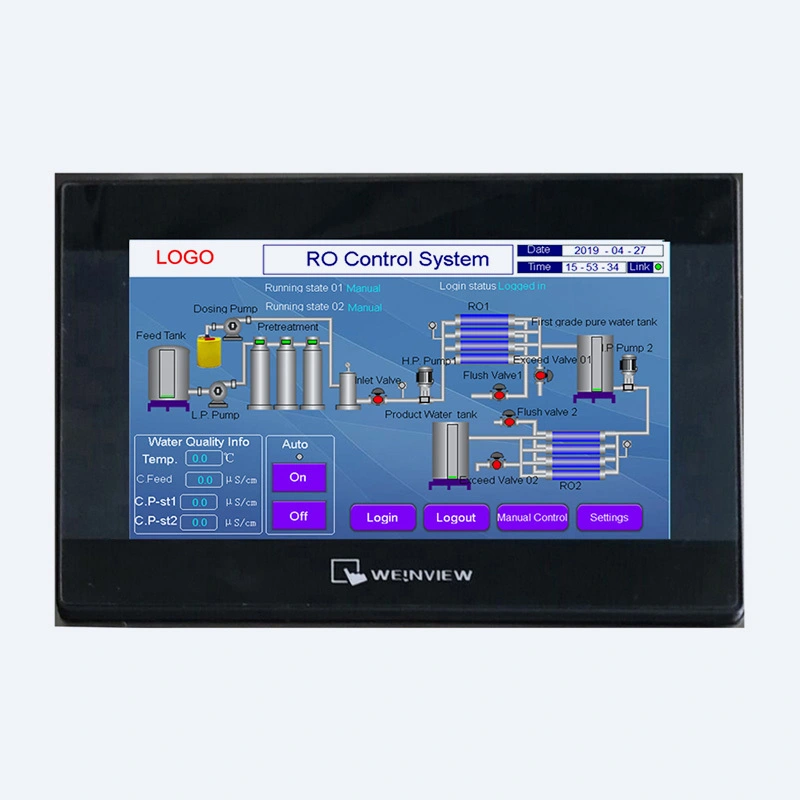

Controlador de sistema de osmose reversa com tela sensível ao toque colorida de dois estágios e sensores RO-8200
O sistema de controle de osmose reversa de dois estágios RO-8200 com tela sensível ao toque colorida é um sistema multifuncional que combina uma tela sensível ao toque resistiva de quatro fios com o controle do processo de osmose reversa e um monitor de condutividade online. Ele é usado principalmente para o controle do sistema e o monitoramento da qualidade da água em sistemas de osmose reversa.
O instrumento adota uma tela sensível ao toque de 7 polegadas (versão padrão) ou 10 polegadas (versão opcional) e resolução de 800*480 para realizar a interação de informações entre o homem e o computador com efeitos de exibição ricos e dinâmicos.
Circuito de controle PLC e aquisição de transmissor de condutividade;
Adota-se o mais recente sistema de processamento de computador MCU de alta velocidade dos Estados Unidos, com controle em tempo real de entrada IO externa e saída de relé. O projeto foi concebido com foco na alta estabilidade, alta confiabilidade, resistência a interferências e operação totalmente digital do sistema.
O controlador de osmose reversa realiza o gerenciamento automático do sistema, permitindo que todo o sistema seja totalmente controlado automaticamente e monitorado sem a presença de terceiros, sendo adaptado para atender equipamentos de água pura e unidades de dessalinização de água do mar por osmose reversa em diversos setores industriais.
Especificações técnicas principais
Para sistema de osmose reversa de estágio único
Ponto de coleta do sinal de entrada
• Nível de água no reservatório, para verificação com ou sem água. (O abastecimento de água por tubulação pode ser tratado como um pressostato sem água)
• Proteção da bomba de baixa pressão
• Proteção de bomba de alta pressão de um estágio
• Interruptor de baixa pressão de um estágio (antes da bomba de alta pressão de um estágio)
• Interruptor de alta pressão de um estágio (Após a bomba de alta pressão de um estágio)
• Proteção da bomba de alta pressão do segundo estágio
• Interruptor de baixa pressão do segundo estágio (antes da bomba de alta pressão do segundo estágio, SEM o modo de tanque de água intermediário)
• Reservatório de água pura intermediário Nível baixo (COM o modo de reservatório de água intermediário)
• Reservatório de água pura intermediário de nível alto (COM o modo de reservatório de água intermediário)
• Interruptor de alta pressão do segundo estágio (Após a bomba de alta pressão do segundo estágio)
• Nível baixo do tanque de água pura do segundo estágio
• Nível elevado do tanque de água pura do segundo estágio
• Comunicar a ativação do pré-tratamento; (sistema em modo de espera durante o pré-tratamento)
Nota: Níveis alto e baixo de água pura em tanques, como o tanque bico de pato.
É necessário instalar dois interruptores, ou dois interruptores diretamente.
Conectado às extremidades de nível alto e baixo do líquido; se for utilizado um interruptor de bóia, os dois fios de nível alto e baixo do líquido são conectados juntos.
Medição de condutividade
• Condutividade da água de origem : 0 a 7000 μS/cm ou 0 a 3500 ppm, alterar para exibição
• Condutividade da água de produção de osmose reversa: 0 a 200 μS/cm ou 0 a 100 ppm, alterar para o visor
• Condutividade da água RO no segundo estágio: 0 a 200 μS/cm ou 0 a 100 ppm, mudar para o visor
• Medição de temperatura: 0-60℃
• Sensor de condutividade: 1,0 cm⁻¹, comprimento do cabo: 4,5 m
Ponto de controle de saída
